Есть кстати продолжение истории по ленте в полочке. Которая вылилась в целое детективное расследование, временно пока подсвисла в воздухе с печальными итогами. Короч, слухайте.
Какое-то время назад, когда я проводил эксперементы с лентой, я решил заставить ее светиться белым. Но, вместо этого она загорелась красным. У меня было 2 теории:
1. Проседает напряжение на ленте и ей тупо не хватает току чтобы все светодиоды загорелись как надо
2. Какие-то проблемы с протоколом управления
Решил начать с первой теории. Проверить ее было достаточно просто: нужно попробовать зажечь 1 светодиод. Напряжение от одного светодиода не должно сильно просесть, и если он будет гореть белым - значит дело в просадке. Так я и сделал. И, внезапно, он загорелся белым. Правда странный какой-то белый был, немного с синевой. Но я это скинул на то, что нужно калибровку устраивать. Короч, стало понятно, что видимо штатные проводники не справляются и нужно дополнительно питание подавать с обратного конца ленты. Доработку я решил оставить на потом, ведь надо код писать.
Пописывал-пописывал я код, и вот вроде почти все готово. Я сделал возможность включать и выключать ленту через HA, управлять ее яркостью. Смену цвета и анимации я не делал. Потому что с текущими проблемами с лентой все равно не убедиться нормально, что цвета переключаются как надо. Значит, нужно довести ленту до ума.
Несколько дней назад я решил этим заняться. Но, прежде чем подключать питание с обратной стороны ленты, я решил на всякий случай проверить напряжение на блоке питания. Подключаю мультиметр, а там.... 3 вольта! Вместо 5ти. На отключенной блин ленте. А если ленту включить, напряжение проседает вообще до 2х вольт с копейками. Опа, вот это прекол!
Первая мысль у меня возникла в голове: где-то замыкание. Учитывая то, в каких условиях я паял ленту, я вполне допускал что где-то мог косякнуть и устроить КЗ. Так что, начал искать его.
Взяв в руки тепловизор начал просматривать ленту и провода на предмет каких-то нагревов. Ведь, если есть короткое замыкание, то то место где оно случилось, оно будет греться. И это будет видно на тепловизоре. Но, к сожалению, я ничего не обнаружил. Тогда решил отключить ленту, вдруг поплыли номиналы резисторов от холода? Да, делать шкаф на внешней стене внезапно оказалось так себе идеей. Греть там воздух и стену нечем, поэтому температура там сильно ниже чем в доме.
Так вот, отключаю я ленту, прям от блока питания, замеряю напряжение - 5.2 вольта. Хм, выходит что дело таки в ленте. Но и коротких замыканий как будто бы нет. Может блок питания не держит ток? Проверить это можно просто подключив в нему заведомо исправную нагрузку. Что я и сделал. Взял еще одну ленту, подключил ее к блоку питания, и бамц - напряжение просело до 3х вольт. На отключенной ленте.
И тут стало понятно, что блок питания почему-то не держит ток. Штош, ничего не остается кроме как снимать его и разбираться на столе, в чем же причина.
Привет. Вчера решил заняться установкой розеток и выключателей. Заодно и регулятор теплой стены поставил.
После временно расключил коробки на потолке на ваги (обжимать уже буду когда все будет установлено и подключено). Так же подключил вытяжку.
Подал питание - и все работает.
Через какое-то время почекал тепловизором стену. И вроде видно греющий кабель. Значит - нагрев идет. Кабель не так хорошо видно как на теплом полу в туалете, все же я его поглубже в штукатурку утопил.
Но, греет. Пока потихоньку прогреваю стену до 40 градусов. Страшно сразу давать 40, вдруг стена прогреется неравномерно и плитка начнет отлетать. Так что я добавляю по одному градусу раз в 5-6 часов.
Естественно он сразу же стал доступен в HA, потому что я заранее его доработал в плане отвязывания от китайских облаков. Для вытяжки я давно написал автоматизацию на ее включенеие по влажности. Пока, правда она еще ни разу не включалась сама. Все же, из-за отсутствия дверей сложно достичь высого уровня влажности в отдельной комнате. Но, я думаю скоро мы двери начнем устанавливать, и уж тогда то она себя покажет.
Что насчет теплой стены - пока сложно сказать, насколько эффективней она сушит полотенца, в отличии от обычного полотенце сушителя. Заметил только, что в той части где висят полотенца, стена заметно теплее. Наверное они работают как теплоизолятор. Значит, процесс сушки в теории должен быть даже лучше чем от полотенце сушителя.
Какого-то влияния от стены на общую температуру в ванной комнате я тоже не заметил. Мощность наверное не та. Но это даже к лучшему, наверное. По крайней мере летом от нее не будет жарко.
Сегодня продолжил заниматься ванной. Сначала дособрал жопомойку. В реальности цвет правда немного другой, более похоже на розовое золото, а не на бронзу.
Так вот, собрал, проверил, все отлично.

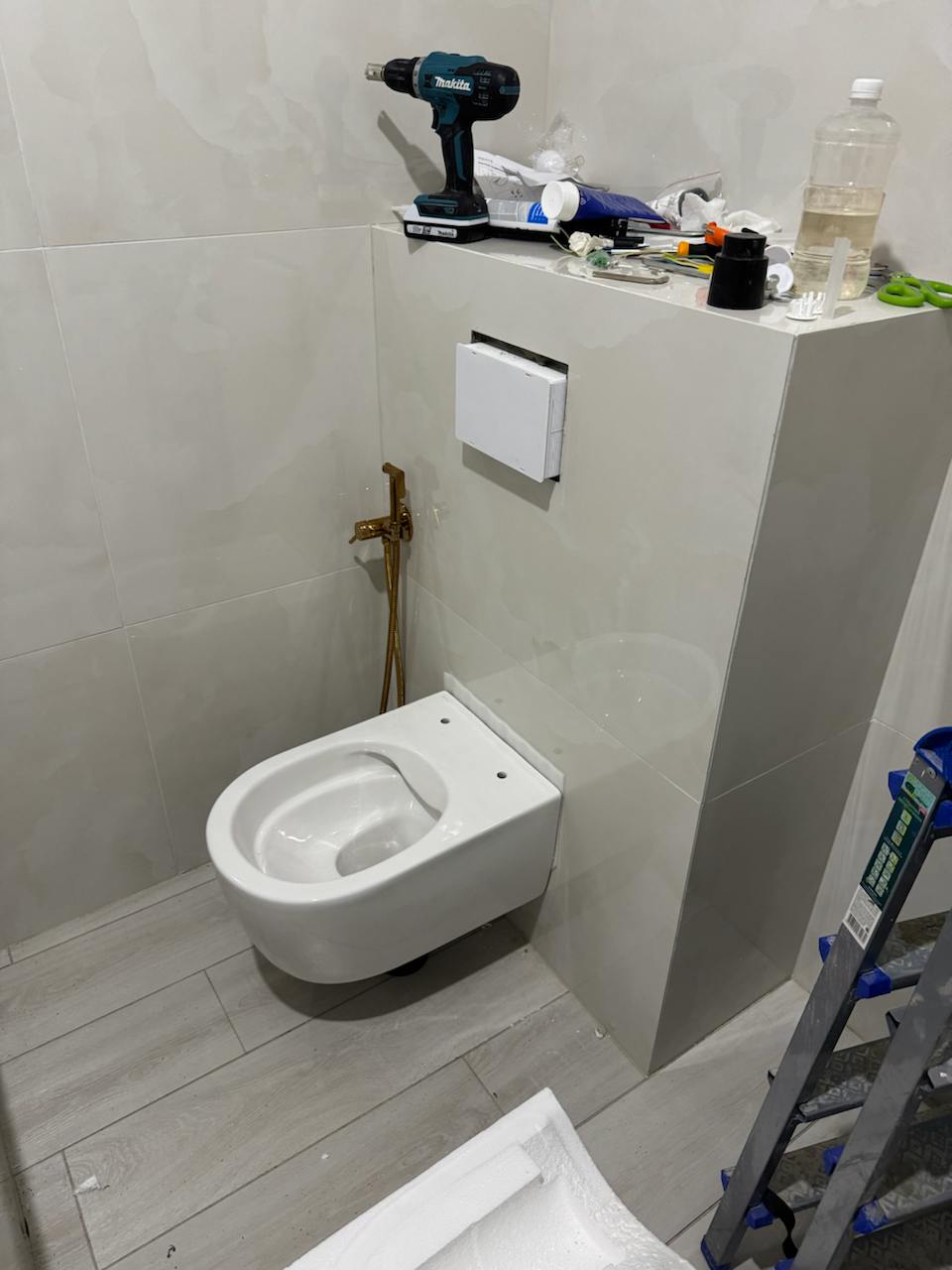

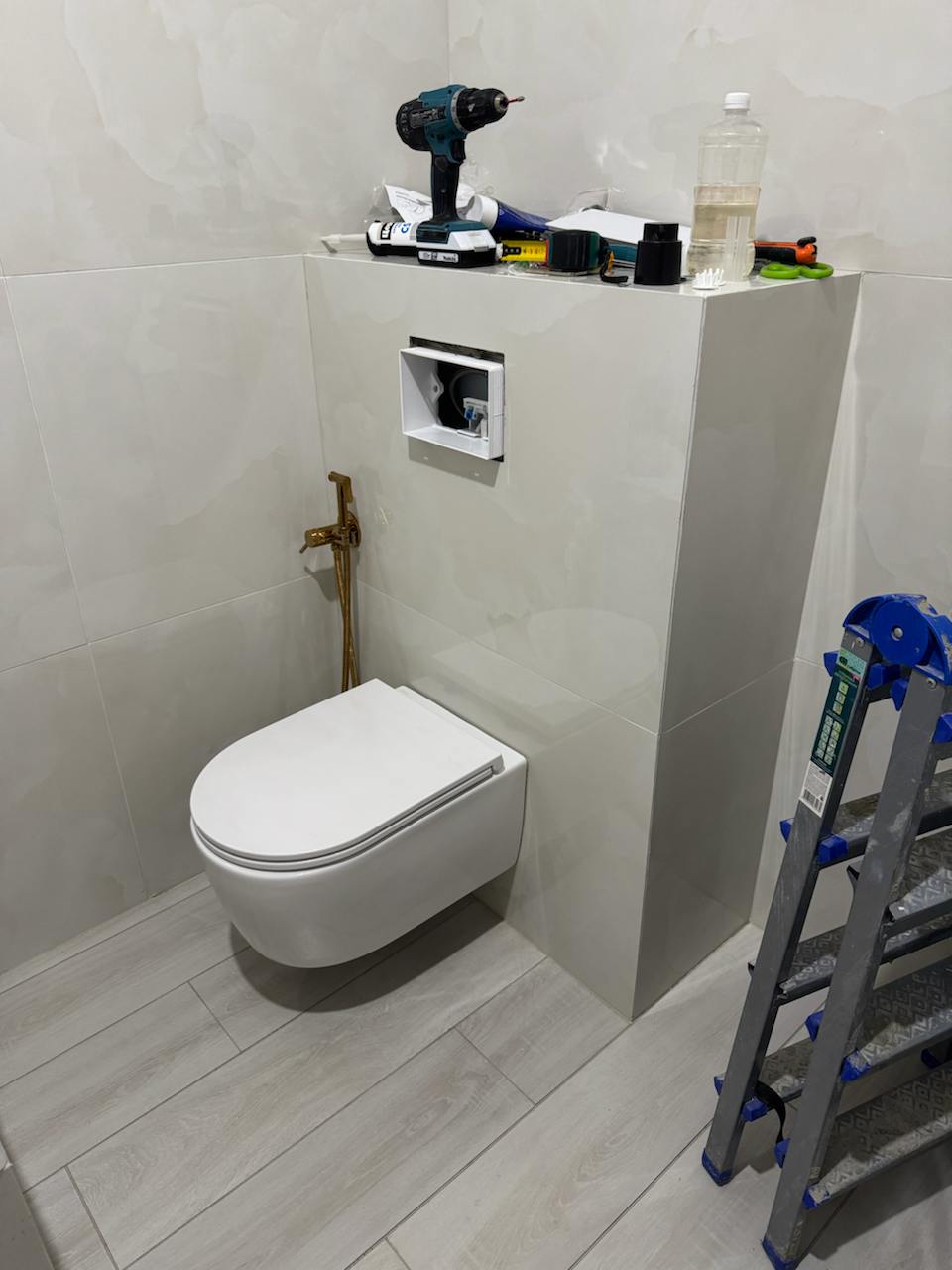

Далее занялся установкой унитаза. Времени по установке он занял прилично, но, уже было сильно проще чем с первым. По итогу все собрал, проверил, не течет. Кнопку пока не ставил, потому что ее просто нет еще :) Надо покупать. А пока можно и так пользоваться.
Теперь не будет проблем по утрам с ожиданием когда унитаз освободится.
Нравится мне, как каждый день идет преображение комнаты. Теперь бы раковину намутить... Надо будет заняться ее проектированием. Что завтра делать буду пока не знаю. Вроде все что можно было установить уже установил. Наверное мелочевкой какой-нибудь буду заниматься. Или продолжу в подвале убиратья. Посмотрим.
Привет, надеюсь у вас отключены уведомления :)
Короч, вчера (хотя формально уже позавчера) чет мне было скучно и я решил, что пора бы сделать подсветку в полочке. Собственно, все необходимое для этого я купил еще в прошлом году, нужно только доработать да установить. Начать стоило с блока питания. Приобрел я его с рук у проверенного камрада, только есть одно но - он на 12 вольт. А ленты то у меня 5 вольтовые. Регулировка напряжения на нем есть, но, она в небольшом пределе и больше как подстройка, чем регулировка. 5 вольт с ее помощью не получить. Значит, нужно дорабатывать блок питания. Так как же изменить выходное напряжение практически на любом блоке питания? Все очень просто. Правда, нужно немного понимать в схемотехнике. Но я вам сейчас поверхностно расскажу.
На картинке выше представлена блок схема практически любого импульсного блока питания (линейные нас не интеерсуют, да и попробуйте сейчас еще такой найдите). В нем вам важна часть feedback, или обратная связь. Суть в том, что контроллер через резистивный делитель (который подключен к выходной цепи) на вход компаратора получает определенное напряжение, и если оно равно определенному референсному значению, значит нужное напряжение на выходе достигнуто. Иначе, контроллер будет изменять параметры преобразования так, чтобы референсное напряжение было достигнуто. Так собственно и осуществляется стабилизация. Если подключить мощную нагрузку, напряжение просядет, по обратной связи тоже уменьшится, контроллер это увидит и изменит параметры генерации для того, чтобы вернуть все как было.
Так вот, для того чтобы изменить выходное напряжение на блоке питания, нужно чтобы референсное напряжение обратной связи при нужном нам выходном напряжении соответствовало нулевой ошибке. Т.е. нам нужно изменить параметры резистивного делителя.
В общем, я его разобрал, прозвонил построечник, нашел второе плечо делителя, далее нашел на какую ногу микрухи он идет, чтобы наверняка быть уверенным что это обратная связь. Да, все правильно было определено, это именно она.
После я измерил параметры подстроечника, второго плеча делителя, померил напряжение которое приходит на обратную связь при нулевой ошибке (оказалось 2.5 вольта), рассчитал какой должен быть резистор вместо текущего постоянного. Оказалось, что нужно чтобы он был 600 ом. Таких у меня конечно нет. Но, если вспомнить физику, подключенные резисторы параллельно будут не увеличивать сопротивление а уменьшать. Собственно, если я параллельно к нему припаяю резистор на 1 кОм, то итоговое сопротивление 2х резисторов окажется около 600 Ом. То что доктор прописал. Запаял, включаю, замеряю напряжение, а на выходе у меня в левом положении подстроечника 16 вольт, если крутить вправо то доходит до 24 вольт, и в принципе можно было б еще больше наболтать, правда я не стал, потому что конденсаторы в блоке питания установлены на 25 вольт. Мда, чет где-то я наебался в расчетах :)
Проверил еще раз расчеты - все правильно. Значит, схема влияет на измеряемые сопротивления. Выпаял постоянный резистор, замерил его сопротивление, и так оно оказалось. При замере на плате его сопротивление было 1.7 кОм, а в выпаяном виде 2.1 кОм. Вот и проблема.
Чтобы расчитать правильные параметры резистора, нужно выпаять полностью весь делитель, замерить реальные сопротивления, и только потом считать. А там же еще по пути от делителя есть токоограничивающий резистор, на котором тоже будет падение напряжения, это нужно и его выпаивать, а потом еще и его учитывать в рассчетах. Слишком долго. Решил пойти по пути метода тыка.
В чем суть: раз я уменьшив сопротивление резистора поднял напряжение, значит для его понижения нужно сопротивление увеличивать. Решил бахнуть сразу на 5 кОм резистор. Запаял, включил. 7 вольт напряжение. Уже близко, но надо еще чуть-чуть.
После запаял резистор на 7.5 кОм, включаю, и о ес о да - на выходе 5.2 вольта. То что мне нужно. Их я и оставил. Собрал блок питания обратно и принялся за его установку.
А на фото - доработанный блок питания.
Затем я установил блок питания чуть повыше других частей, и принялся за установку ленты. И тут я конечно знатно косякнул: на ней были штатные короткие провода, я решил их оставить, мол, ленту установклю, а уже в щитке подключу длинные провода через ваги. Ох, как же я ошибался...
Короч провода оказались слишком короткие, их даже было очень сложно зачистить. Ваги подключить нереально. Так что пришлось карачясь припаивать уже длинные. Сам себе создал трудности и сам потом с ними героически боролся. Ну а что делать. Ленту снимать - считай хана ее клеевому слою. Будет потом отваливаться. Так что, кое как, но все припаял.
А после занялся подключением ленты и блока питания. В тот день я подключил почти все соединения, кроме питания блока питания от 220. Было уже поздно, хотелось спать. Конечно, я бы мог по быстрому подключить, но не понятно было как поведет себя это все. Вдруг я своей корявой в неудобном пространстве пайкой устроил кз, или лента на профиль коротит. Вдруг оно все полыхнет и придется с этим разбираться. А я спать хочу.
Так что, к 220 решил оставить подключение на сегодня. Сегодня я его собственно и выполнил. Включаю 220 и вроде все нормально, ничего не горит, ничего не взорвалось. Бобер - выдыхай.
А дальше - надо ж ленту как-то проверить. А чтоб ее проверить, нужно чтобы контроллер на нее послал какие-то команды. Да, подключил я ее к этому же контроллеру, который заведует водой. Так что вот, теперь он и лентой будет рулить.
Короч, быстро импортнул библиотеку FastLED, просто сделал чтоб несколько светодиодов включились в красный, скомпилировал, прошиваю, и о чудо - загорелось несколько светодиодов красным цветом. После залил уже другую прошивку, где все светодиоды начали светиться красным. Похоже лента работает, проблем видимо нет.
После я по быстрому написал простой код, который перебирает цвета, чтобы убедиться, что точно все светодиоды работают нормально во всех режимах. Вот так оно выглядит. Так я пока и оставил, светится теперь полочка без остановки перебирая цвета :)
Чуть позже начну уже более адекватный код. Пока что я хочу сделать следующее:
1. Прокинуть освещение полочки в HA, чтобы можно было включать/выключать а так же управлять яркостью и выбирать определенный цвет
2. Хочу написать анимацию при включении и отключении. Собственно, ради этого покупалась именно адресная лента, чтоб не просто включалось, а прям уж вух :)
3. Еще хочу бахнуть простенькую автоматизацию, которая будет подсветку по ночам включать красным. Чтобы можно было в туалет нормально в темноте ходить и не будить себя.
Такие вот планы, надеюсь скоро их реализую.
Но, это еще не все. Помимо того, что я занимаюсь тем, что многие бы назвали фигней, я так же доделываю отделку. На днях вот купил герметик, чтобы заделать швы в плитке которые примыкают к ванне.
Правда, с цветом я немного наебался. Заказывал бежевый, он же вроде и пришел, а когда тестово нанес на один шов - оказался цвета детской неожиданности. Такое нас совсем не устраивает, так что пришлось его сдирать и заказывать другой герметик. Церезит, цвет - жасмин.
На пробу взял один бутыль, вчера бахнул шов - и он просто идеально подошел. Фоток я правда не делал, но, чуть дальше увидите. Бахнул швы по ванне, на сколько хватило. Конечно же, одного бутыля не хватило на все, так что заказал еще 4. Завтра должны прийти, буду доделывать.
А сегодня мне пришел резиновая терка для затирки, и вроде у меня есть полный комплект чтобы затирать швы. Ими решил и заняться.
Сначала почистил швы, после начал клеить малярный скотч по швам. Клею для того, чтобы потом не париться с оттиркой плитки. Взял я вроде большой моток, но хватило его где-то на половину комнаты. Так что, завтра нужно будет еще докупать и доклеивать. А пока решил затереть то что заклеил.
Решил в этот раз попробовать не разводить полное ведро, а только половину. И в качестве венчика использовал не маленький для всяких там красок, а большой, для перфоратора, чтоб штукатурку мешать. Естественно, он новый, ничего еще не мешал им.
Размешал, и вот в этот раз получилась консинстенция затирки как надо. Начал наносить. В целом - теркой вроде как сильно удобней наносить чем шпателем металлическим.
Хватило где-то на чуть меньше половины комнаты. Ну да и не страшно. Все равно поздно уже было. После замыл швы, и получилось как-то вот так.
На фото издалека выглядит как будто весьма недурно, в реальности конечно есть косячки. Самые большие - местами проступает глина от плитки. И видно черные полосы. Не знаю как так получаеся, что я не так делаю. Но буду еще эксперементировать. А то что есть - попробую потом подобрать маркер подходящий по цвету и подкрасить. И думаю норм будет.
После отмывал инструменты, себя отмывал, плитку на полу отмывал (потому что все в затирке было). И вот вроде со всем закончил, сижу сейчас и пишу эти тексты (а на часах 4 утра :)). Надо было конечно забить, ничего не писать и идти спать, но я чет бодряка небольшого словил, так что решил написать отчетик о проделанных работах.
Поскольку уже начались выходные, то я очень надеюсь, что закончу затирку по ванной за эти пару дней. Так что, как проснусь поеду за скотчем и буду доклеивать его по швам, затем затирать их. Как придет герметик - заберу и доделаю ванну + внутренние швы. Устраню еще всякие мелкие косячки, и можно будет установить регулятор теплого пола, и наконец-то затестить теплую стену 🙂
