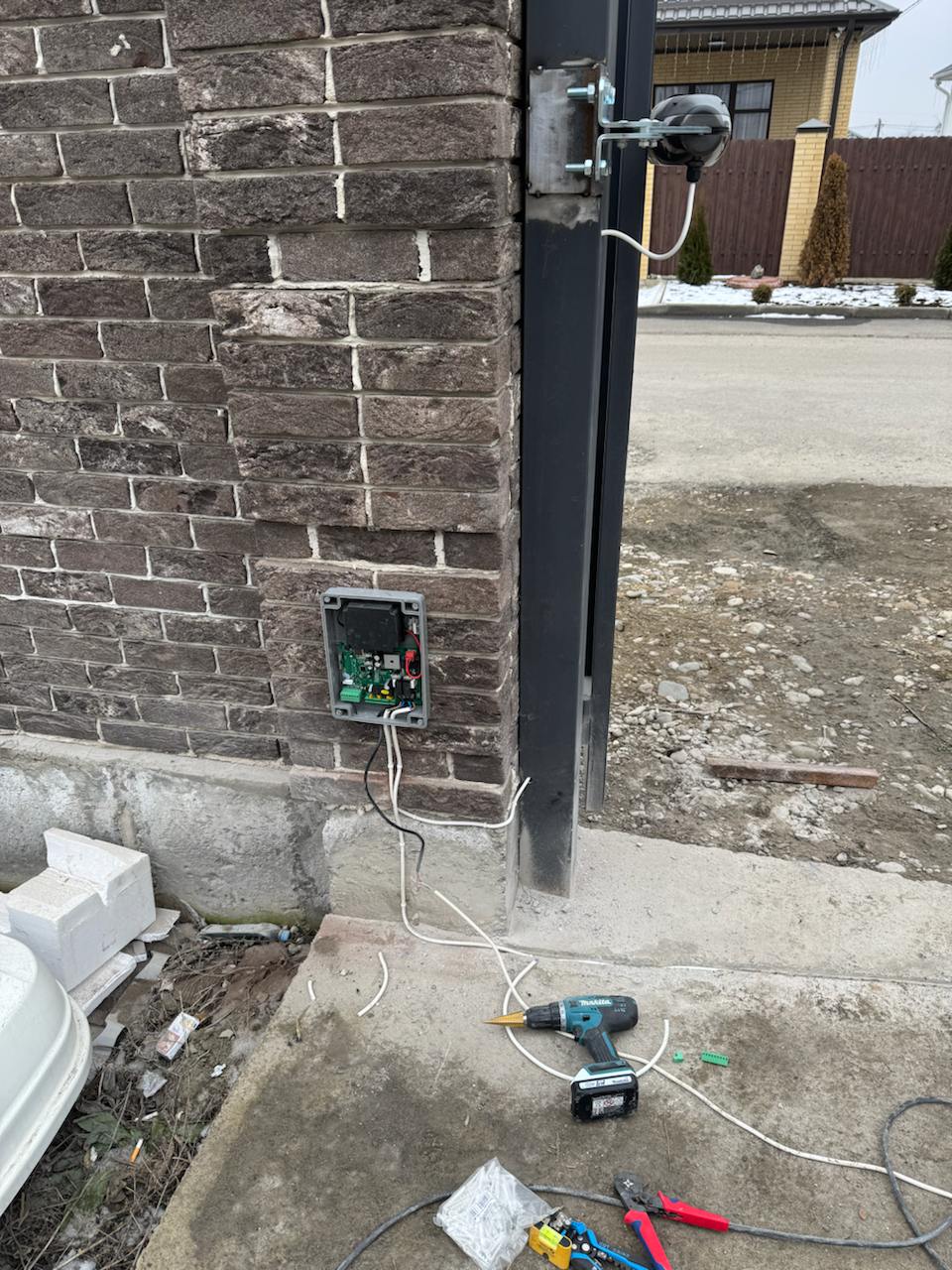

Приветствую. Сегодня как проснулся, пошел продолжать возиться с воротами. Для начала, повесил блок управления на забор.

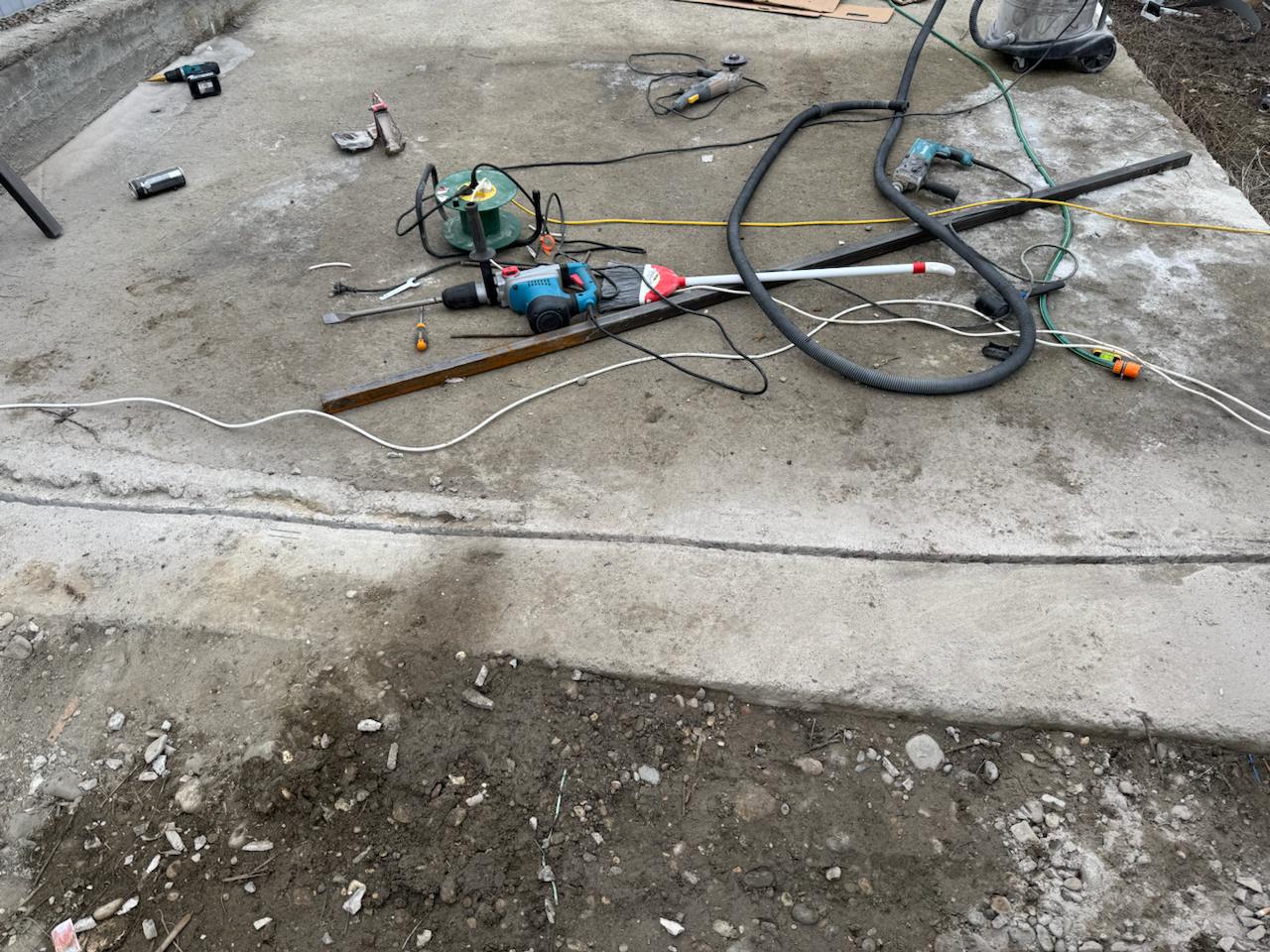

После проштробил штробу для кабеля, что от дальней створки до контроллера. Резал ее сначала своей болгаркой-штроборезом. Но, там насадке совсем хана (надо будет кстати новую купить), в итоге я ее снял и резал так, двумя дисками. Пылищи было конечно караул. Но, зато без насадки смог прорезать на большую глубину.

После занялся прокладкой кабеля по столбу. По совету проверенных камрадов делал следующим способом: взял гаечку, привязал к нитке. Спускал из верхнего отверстия, через нижее импровизированным крючком хватал и вытягивал. Затем к нитке с верхней стороны привязывал уже проволку-протяжку от гофры, и протягивал ее. А после уже к протяжке цеплял кабель, и ею его протягивал. С первым столбом вышло достаточно быстро и просто.

А вот со вторым вышло сложней. Тут отверстия оказались очень далеко друг от друга, и просто так нитку зацепить крючком не выходило. Пришлось делать третье отверстие, через которое я ловил нитку, а потом по прямой видимости с помощью куска проволки просовывал в то отверстие которое мне нужно. Со второй попытки кабель я просунул. На первой, к сожалению, нитка порвалась, когда я протягивал протяжку, пришлось еще раз повторить. Отверстие то я наверное потом заварю.

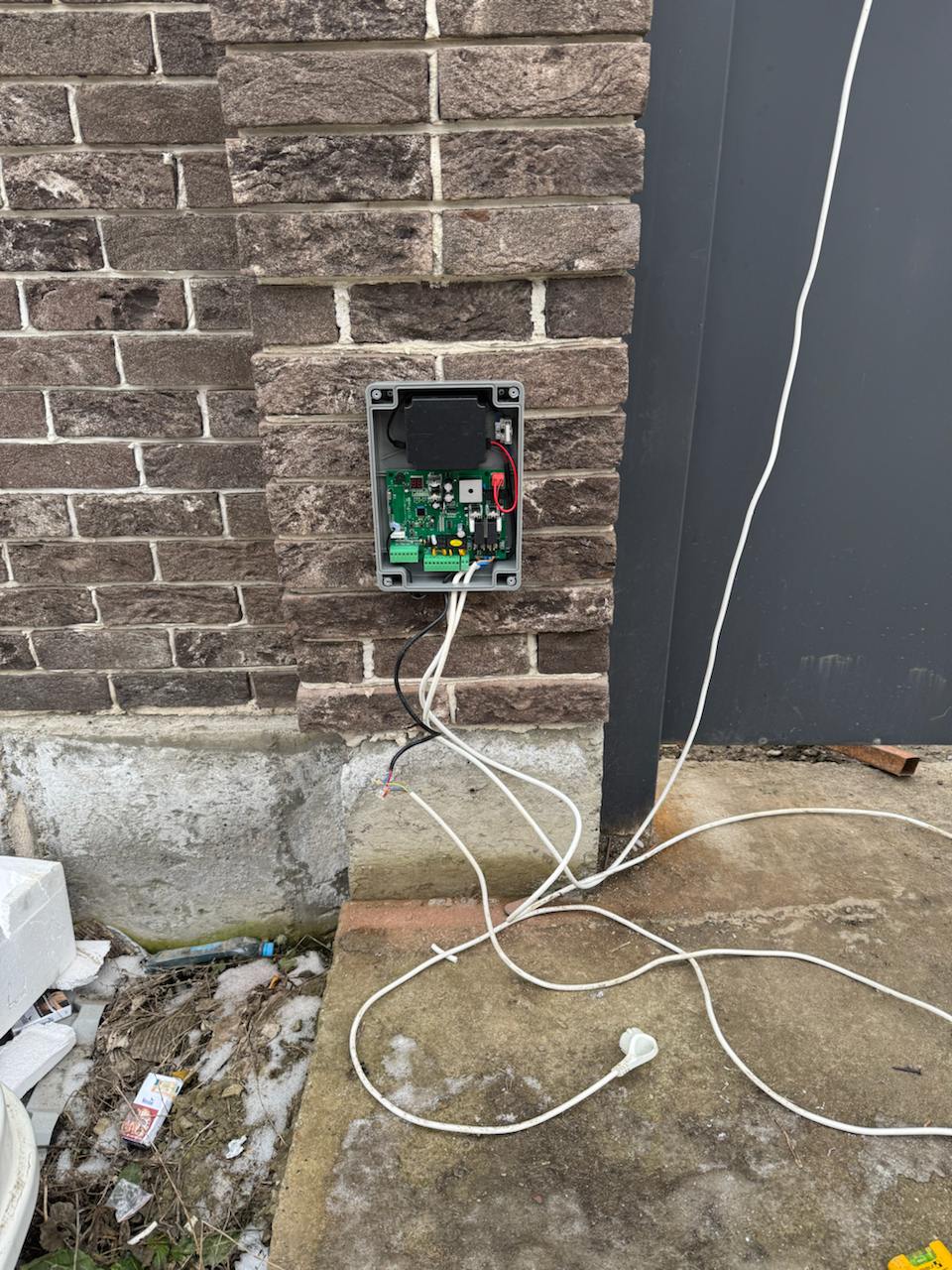

После я уложил кабели и подключил их к блоку. Крепил я на дюбель хомут, в импровизированной штробе - тоже. Штробу пока не заделываю, смысла нет это делать по морозам, только еще сильней бетон порвет. Нужно дожидаться теплой погоды, причем, по ночам тоже. Ну оно и к лучшему, потому что мне нужно будет еще установить фотодатчики и протянуть от них кабель через ту же штробу.

Сейчас решил не ставить потому, что там в инструкции написано, что они не должны засвечиваться солнцем. А у меня они явно будут засвечиваться солнцем. Следовательно, в солнечную погоду я не смогу закрыть ворота. Поэтому нужно для них изобретать какие-то козырьки. Изобретать я их пока не готов, так что оставил на потом.

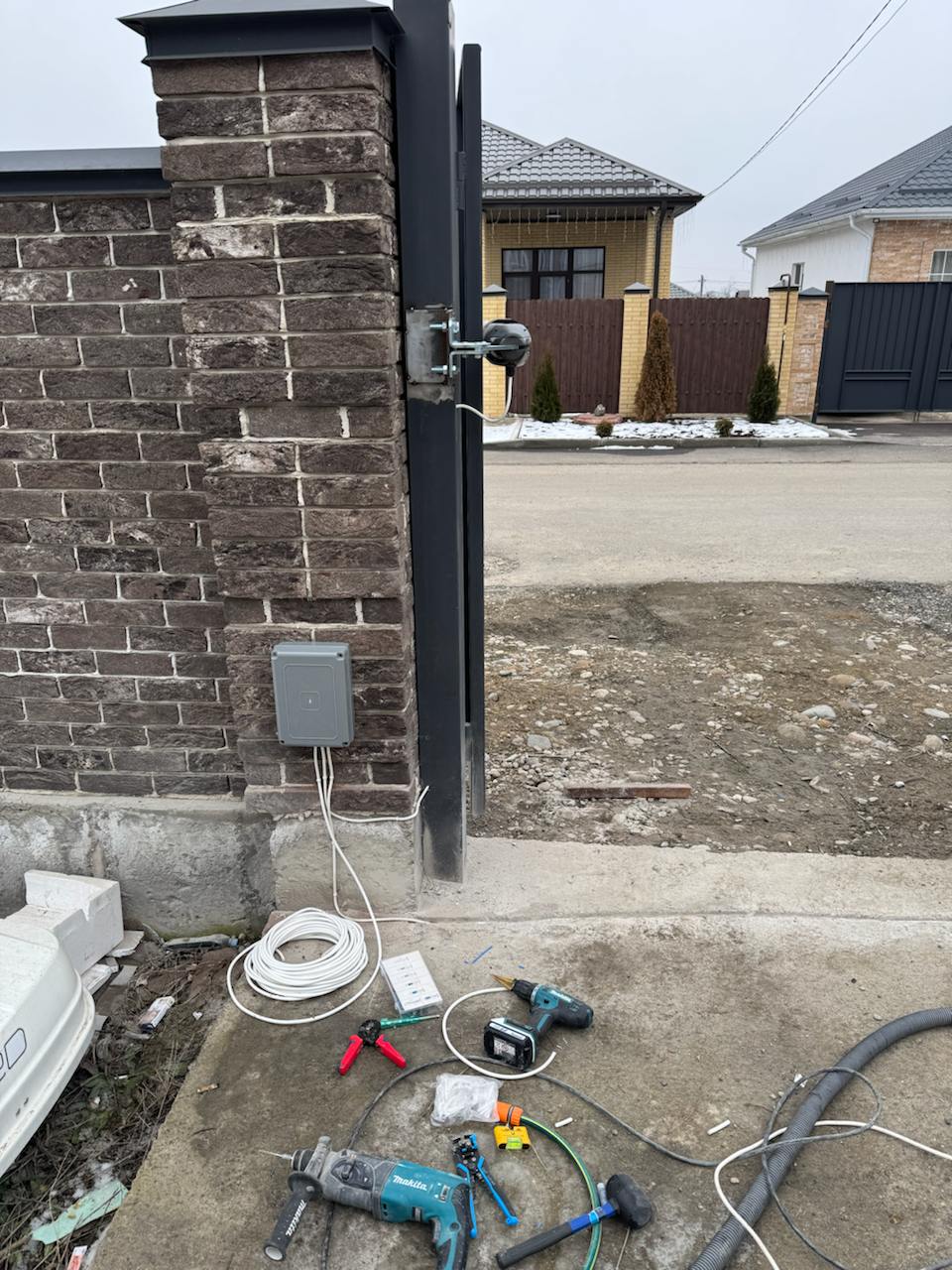

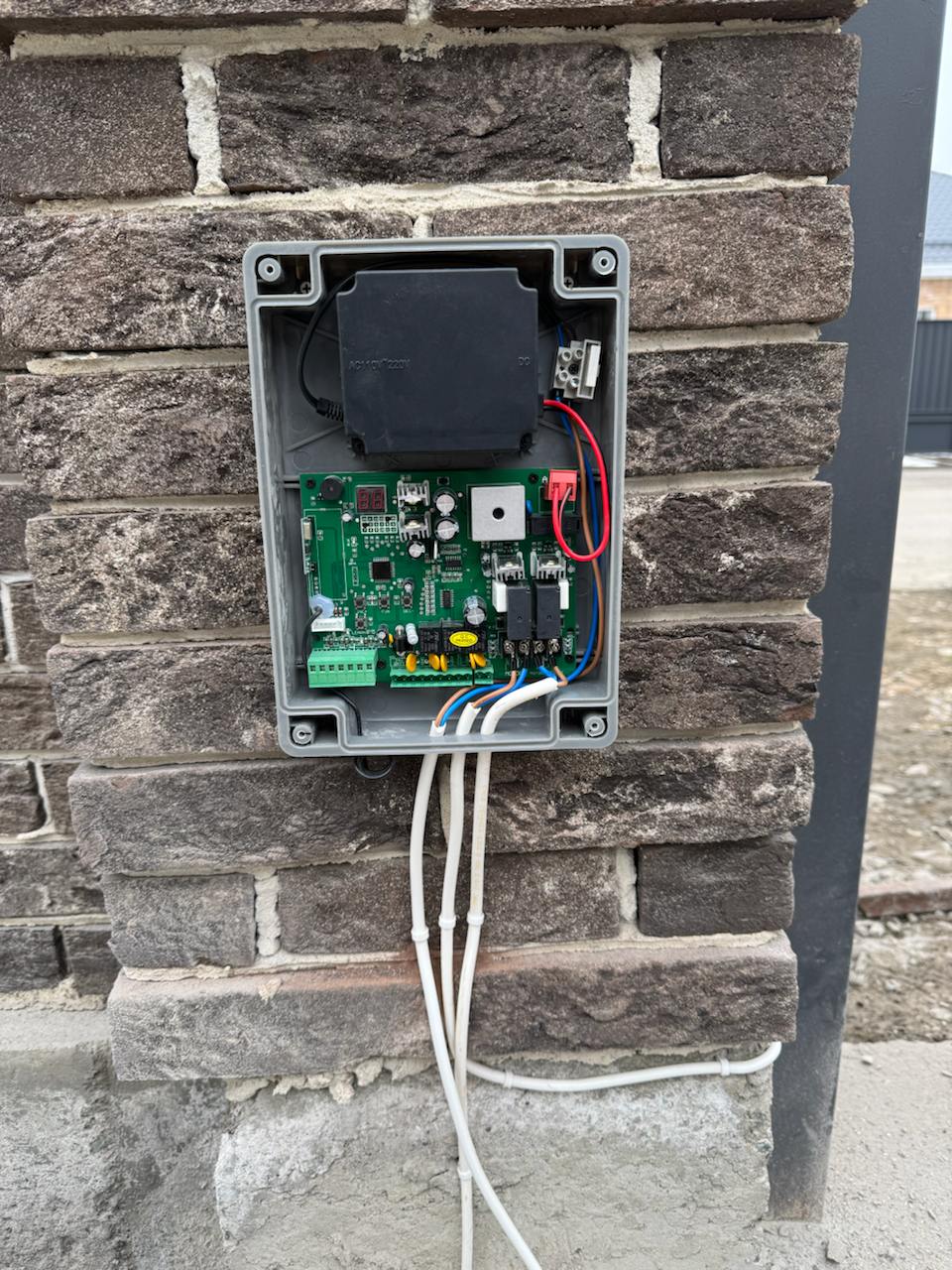

Закрутил крышку, и собственно все, с контроллером покончено. Кабель штатный вводной я заменил на свой, вон моток на фото лежит. Это по сути временный кабель, который я протяну просто по земле. Потом буду рыть траншеи и прокладывать постоянный. Ну я про это в общем рассказывал уже.

Пробурил отвестие в подвал и кинул через него кабель. В подвале его подключил просто на розетку. Временно же.

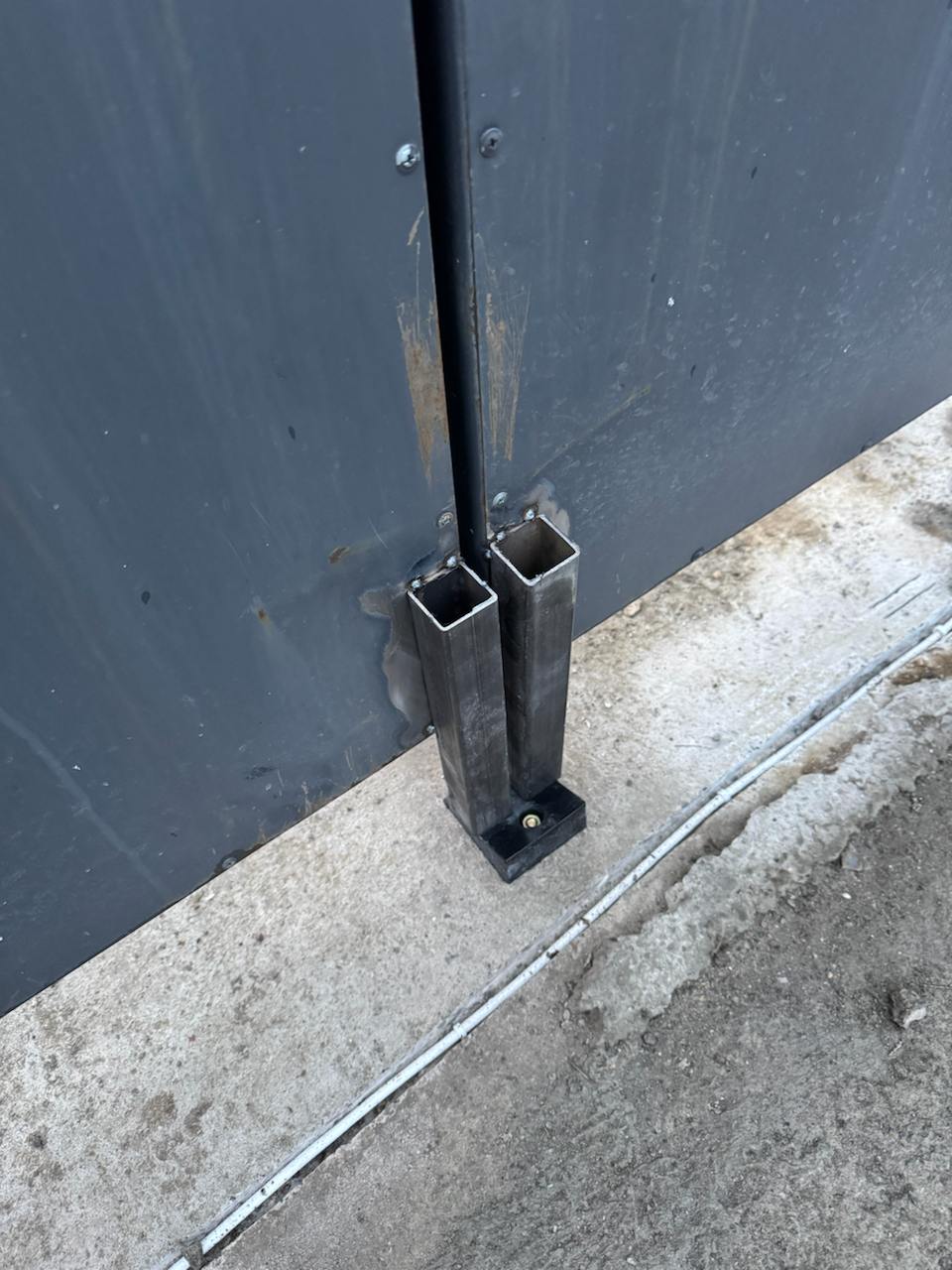

Оставалось последнее - установить упор. С упором пришлось немного помучаться. Анкера что шли в комплекте были на 10, а бур у меня есть только на 12, либо на 8, на 10 нет. Бахнул отверстия сверлом на 12, но они в нем болтались как говно в проруби и нормально не затягивались. Пришлось ехать в магазин и покупать анкеры на 12. С ними упор встал намертво, как будто приварили его.

В качестве ответной планки на воротинах я использовал профильную трубу, та что осталась от изготовления стола. Срезал старые направляюшие для штырей, вместо них приварил новый упор. Подрегулировал. И вот внизу воротины сходятся идеально.

Привет. Сегодня с утра, как и планировал, занялся установкой приводов на ворота. Но, для начала давайте взглянем на комплект. А то я вам его не показывал.

Тут в общем полный фарш: приводы, контроллер, лампа сигнализации, фотодатчики и всякая рассыпуха. Для полной радости не хватает только сирены.

Этот комплект мне встал в 25к, что вроде бы неплохая сделка. Надеюсь он достаточно качественный и не накроется медным тазом через месяц.

Приводы решил ставить чуть выше середины ворот. Наверху ставить смыла какого-то большого не вижу, только неудобно будет устанавливать. Внизу такая же история. Разве что, внизу лучше наверное. Но мне кажется смотреться это будет стремно.

Дополнительные крепления решил делать из толстенного уголка, что я купил на металлоприемке, когда искал металл потренироваться. Поэтому отрезал 2 куска чуть больше по размеру штатных креплений, зачистил место пока только для одного крепления. Решил сначала одну створку сделать полностью, а потом уже переходить на вторую, чтоб меньше косячить.

Вот тут уже прихватил уголок прихватками, просверлил в нем отверстия под штатное крепление, собрал его и прикрутил болтами.

Уголок решил пока не обваривать, только после того как все будет отлажено и четко работать. А то вдруг придется срезать его и двигать. Прихватки намного проще потом будет срезать чем шов по всей длине.

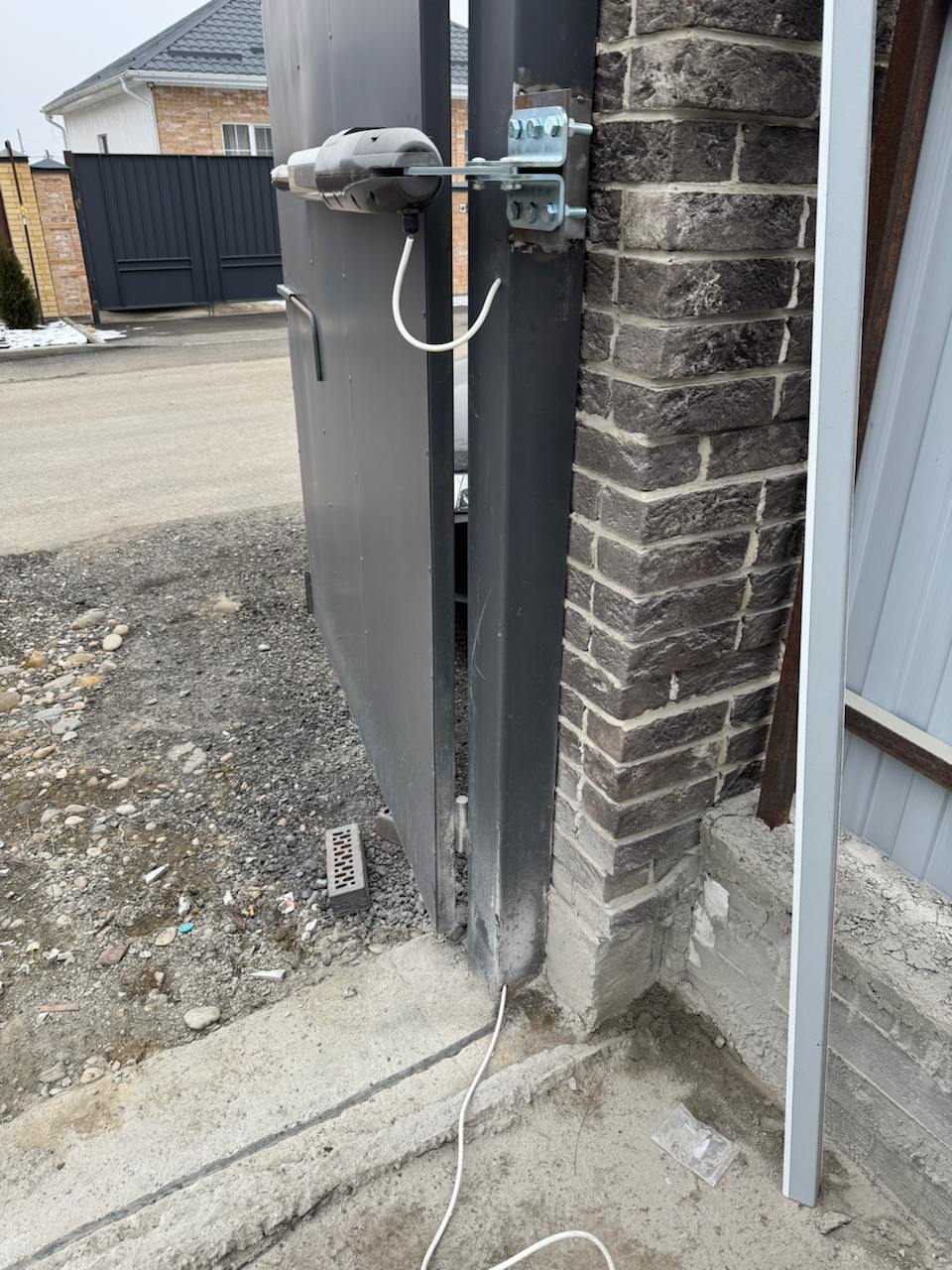

Тут я накинул привод, затем поставил на него крепление к воротине, по уровню выставил привод в горизонт и отметил место, где будет крепиться крепление.

Затем просверлил два отверстия и установил крепление к воротине. И собрал все в кучу. Вот так оно получается.

После долго колдовал с штатным креплением. Оно ж благо регулируемое. У меня была следующая проблема: или створка плохо открывалась (меньше чем на 90 градусов) или плохо закрывалась (не до конца). Долго подбирал положение, читал инструкцию (но толку от нее особо не было).

В итоге наконец-то нашел удачное положение крепления, в котором створка нормально открывалась и нормально закрывалась.

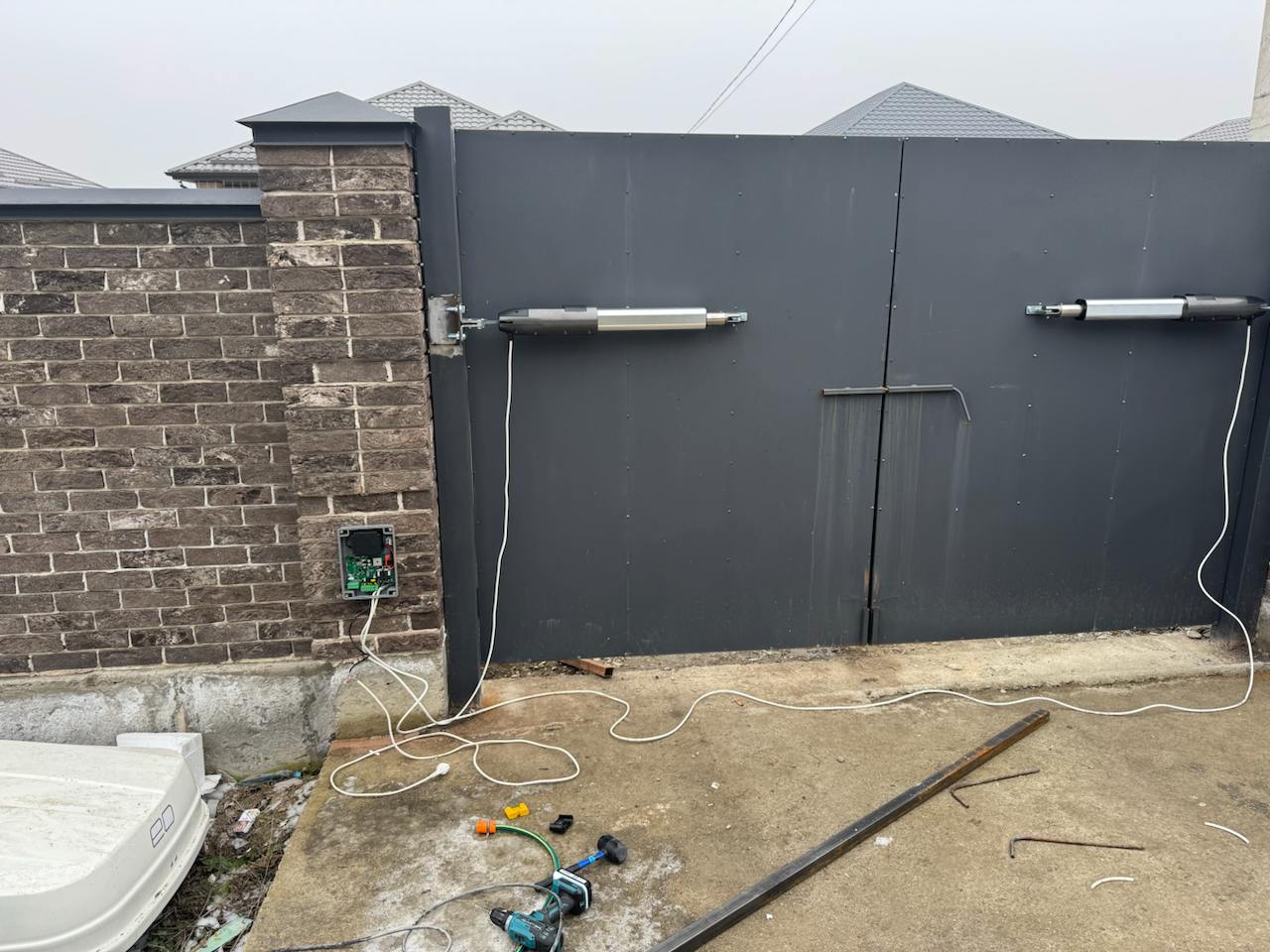

Ну а после такими же действиями я бахнул привод на вторую створку. Из ньюансов: если на первой створке я отмерял крепление полностью задвинув шток привода, то на второй створке я решил где-то на сантиметр его не задвигать, чтобы был простор. Идея вроде бы была хорошая, но, конечно она потом аукнулась. Но про это чуть позже расскажу.

Вторая проблема была с тем, что когда я сверлил отверстия под болты, я еще на первой воротине успел спалить сверло, пришлось ехать в магазин и покупать еще одно. Чтобы не спалить новое сверло, я поставил обороты поменьше, давил как вне себя и подливал воду еще. И, это возымело эффект. Сверло реально резало. Прям стружка такая красивая была, как на токарном станке. Из минусов: от такой нагрузки перегрелись аккумуляторы шуруповерта и он сам :) В какой-то момент просто все ушло в защиту. Аккумуляторы не хотели заряжаться, шурик не хотел крутить. Все умерло. Но, кое как я досверлил.

Изнутри это вот так теперь выглядит.

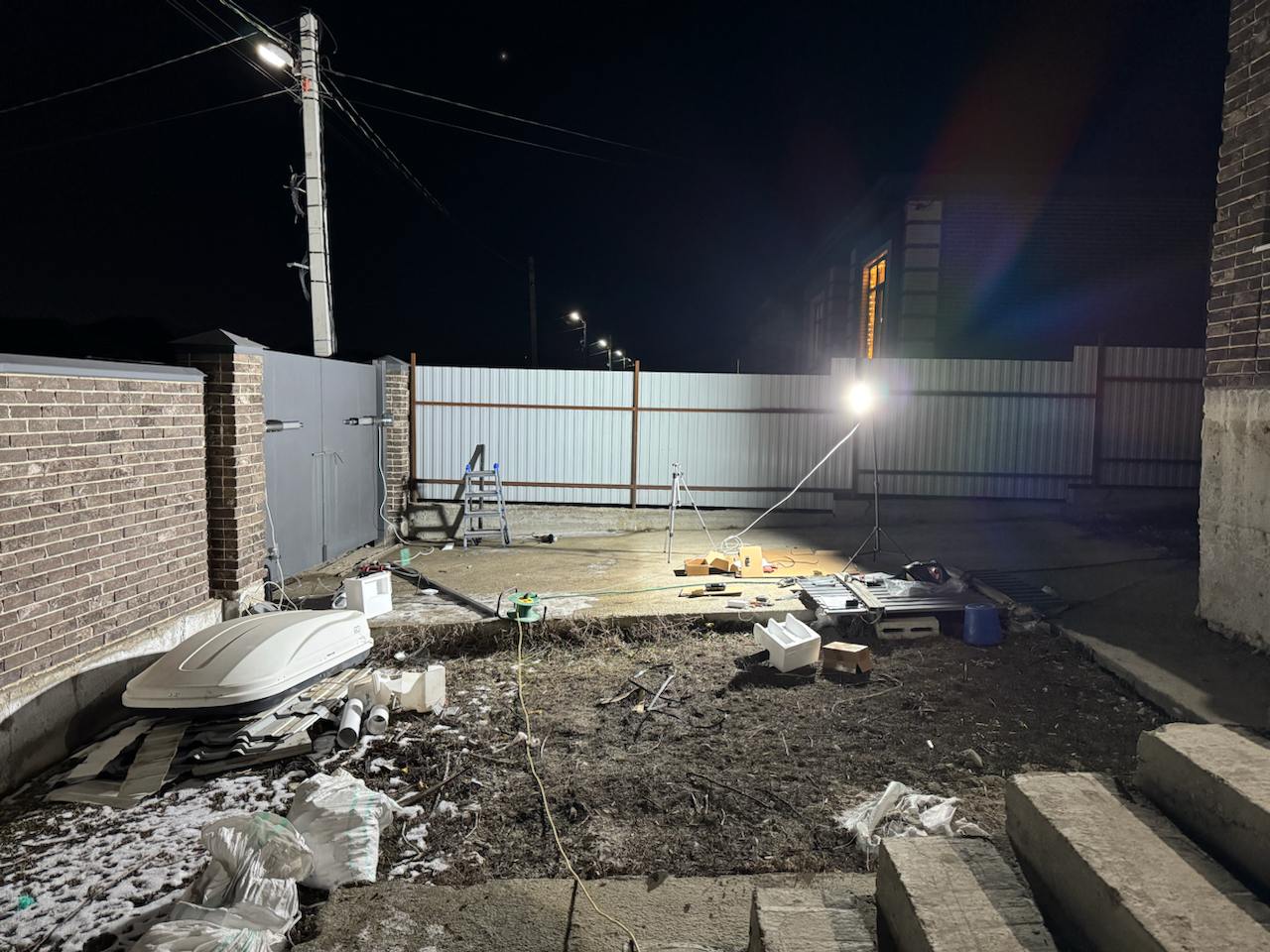

Потом мелкой уже стало не интересно сидеть и играться со сварочными магнитами, она захотела гулять, пришлось повиноваться. Продолжить я смог только вечером, когда уже стемнело. Чтобы хоть как-то было видно, я припер из подвала тот 150 ваттный прожектор что покупал для сварки. Поставил его на штатив, и стало очень классно. Из минусов: холодно было ппц как. Так что особо много я не сделал.

Собсвенно, что я сделал. Я снял с приводов те штатные огрызки кабелей, что на них были и влепил цельный, нормальный ШВВП провод на 1.5 квадрата.

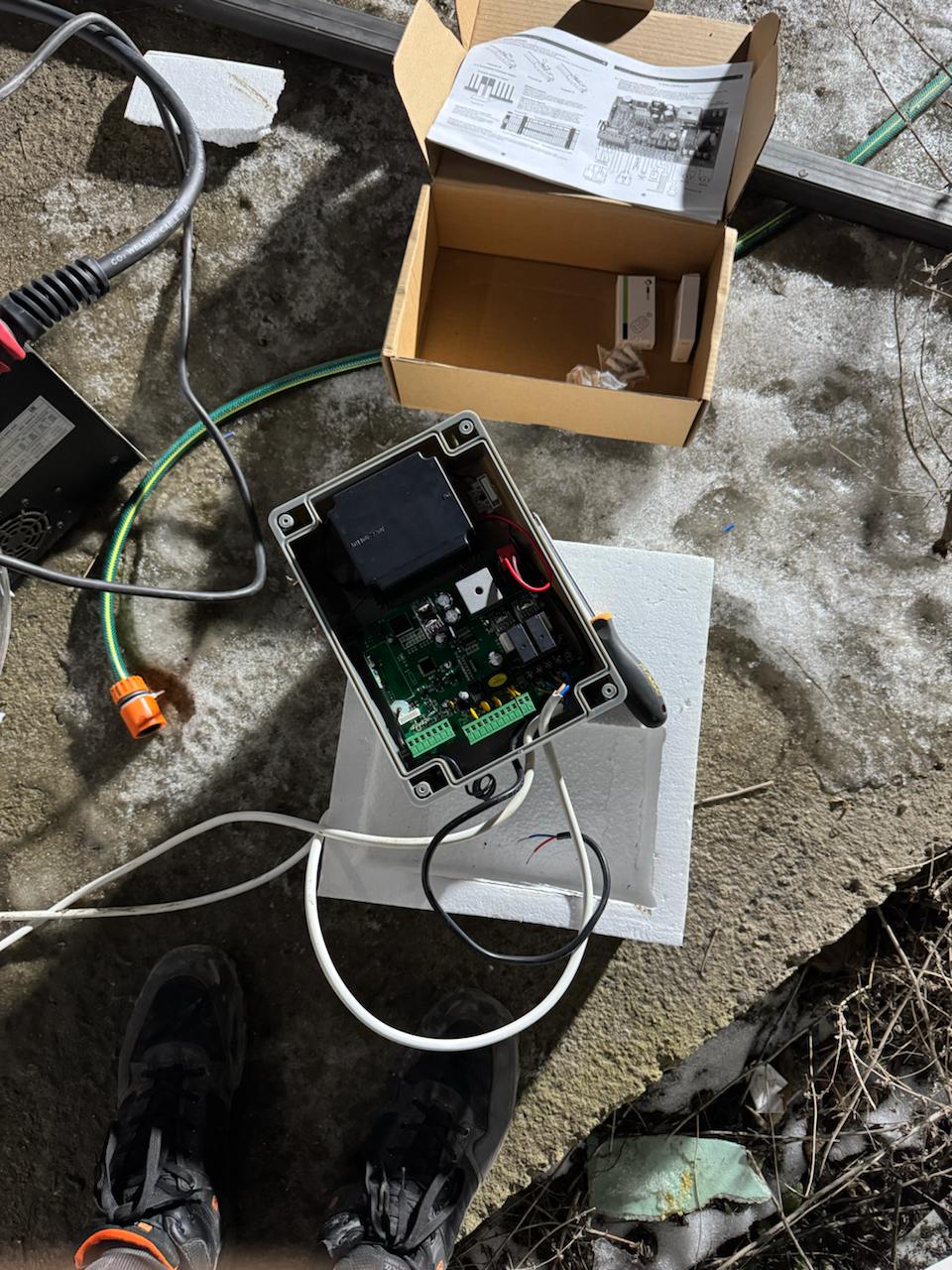

Подключил к контроллеру. Подал на него питание. И начал это все тестировать. Какое-то время не мог дать ума всему этому. Сначала у меня одна створка открывалась, а вторая закрывалась. Потом были проблемы с задержкой. Затем оказалось, что задержка срабатывает не на той створке на которой должна... Короч, похоже эту инструкцию писал альтернативно одаренный. Но, вроде все победил, и...

И оно заработало :)

На этой торжественной ноте я убрал инструмент в подвал и пошел в дом греться. Делать еще много всякого, а на улице уже темно, да и холодно. Завтра продолжу. Не уверен, что за завтра успею все закончить, но, хотя бы что-то.

По планам завтра хочется спрятать кабели в металлическую колонну, повесить контроллер на забор, установить так же лампу и фотодатчики. Еще нужно будет сделать упор, а то сейчас правая воротина закрывается больше положенного. Собственно, это из-за того, что я привод второй немного с выдвиннутым штоком крепил. По хорошему бы на левой воротине тоже нужно чутка крепление переставить, с чутка выдвиннутым штоком. Чтоб так же запас был. Ну и упор поидее не должен давать закрываться воротам на излом внутрь.

В общем, надеюсь все это успеть сделать за завтра. Питание пока временно кину просто кабелем по земле, через выходные буду уже постоянку кидать. Там очень много работы будет. Нужно будет выкопать траншею, проложить ПНД трубу, в нее протянуть кабели. Я хочу сразу все необходимые кабели через нее кинуть. А там будет: кабель для питания ворот, отдельный кабель 2.5 квадрата для розеток (которые поставлю на парковочном месте), кабель для освещения (хочу лампы на заборе снаружи и мб внутри поставить), а так же нужно будет кинуть 2 витые пары (одна для вызывной панели, вторая для будущего контроллера который будет управлять контроллером ворот :))

Такие дела, пойду отогреваться в горячую ванну 🙂
